Опис продукту:
Моделі зовнішнього фланцевого затискача: FDG 300 E, FDG 600 E
Опис функцій

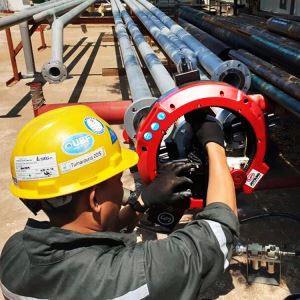

FDG-E Flange Facer - це зовнішньо встановлена машина з легкою, але довговічною конструкцією для всіх типів облицювання фланців, обробки ущільнювальних канавок та розточування. Цей Facer має дві коробки передач подачі, які забезпечують постійне та потужне подавання. Підстава має незалежний затискач на 4 щелепи для швидкого встановлення.
Використовуйте Опис
Спочатку зафіксуйте основу, встановіть коректор на корпус, зафіксуйте індикатор набору, спостерігайте за зміною індикатора набірного індикатора, коли тримач інструменту обертається відповідно до наданих посилань на обробку, відрегулюйте площину та концентрацію та зробіть корекцію. Після завершення калібрування основи встановіть інструмент та увімкніть живлення, щоб почати обробку фланця.
Особливості портативної машини зовнішнього фланця моделі FDG-E:
Структурна складальна конструкція, проста в установці та розбиранні на місці;
Держатель ножа можна регулювати під будь-яким кутом в межах 360 °;
Він може встановлюватися горизонтально, вертикально або догори дном, з хорошою стійкістю;
Високий точний поперечний кульковий підшипник, що ефективно забезпечує стійкість фрезерування ；
Автоматична подача в радіальному та осьовому напрямках
Зовнішній монтаж ， Він може встановлюватися горизонтально, вертикально або догори дном.
Оснащений системою управління дистанційним замиканням із зручною експлуатацією та високим коефіцієнтом безпеки
1-сервомоторний мотор (з редуктором)
2-коробка передач
3-держатель інструменту
4-редукторний механізм (F-шорстка обробка / подача всередину C-редуктор / подача назовні)
Контргайка з 5 гвинтовими гвинтами (затягніть під час заміни гвинта)
6-Регулюючий механізм підйому стопи
Технічні параметри
Модель | FDG300-E | FDG600-E |
Діапазон кріплення ІД | 50-305мм | 100-600мм |
Діаметр фрезерування | 0-300мм | 0-600мм |
Роторний привідний двигун | Серводвигун | Серводвигун |
Потужність двигуна з сервоприводом | 1кВт | 2 кВт |
Обороти шпинделя | 5—25 | 5-30 |
Вертикальна подорож | 85 мм | 100 мм |
Райзер з осі Z | Ручна подача | Ручна подача |
Динамічна система
Пульт дистанційного керування
Коробка дистанційного керування може реалізувати віддалену роботу з високим коефіцієнтом безпеки. Лінія дистанційного керування низької напруги 24 V, а довжина, як правило, 10 метрів.
Система управління сервоприводом
