Параметр фрезерування гарнітури LMD2000
Осі X. | 2000 мм |
Вісь Y | 1000мм |
Осі Z | 50мм |
Інструмент Пост Подорожі | 150 мм |
Драйв-Електрик | |
Шпиндель | 2kw, серводвигун |
Автопотік | Важкий електричний харчування |
Двигун-Пневматичний | |
Шпиндель | 3.6KW |
Автопотік | 1KW |
Двигун-гідравліка | |
Шпиндель | 25HP, 60л / хв |
Автопотік | Важкий електричний харчування |
Об / хв шпинделя | 0-640 |
Шпиндель конус | 50 # |
Діаметр різака | 200 мм |
Цифровий зчитування | Цифрова шкала Z-осі |
Швидкість подачі | |
Електричний | 35-750 мм / хв |
Пневматичний | 0-80 мм / хв |
LM D2 000 L УСТАНОВКА ФІЛІНГУ
ГОРЯЧЕ ФІЛІЯ ДЛЯ ЛІНІЙНОГО ФРЕЗУВАННЯ

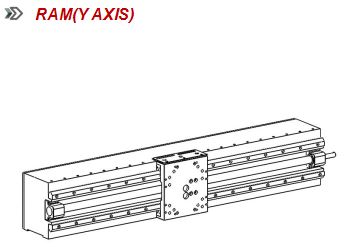

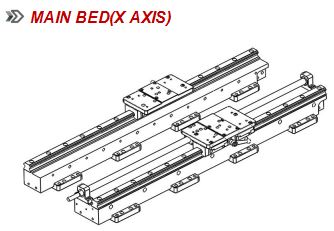

ГОЛОВНА СВІТЛО (ось X) / RAM (Y AXIS)
● Важкі лінійні рейки та подача м'якого гвинта.
● Потужність крісла.
● У нижній частині крісла зафіксований затискний гвинт та гвинт укрутіть.
● Важкі однорічні решітки для пазів та балочного гвинта.
● Turcite-B з покриттям X gibs.
● Потужність крісла.

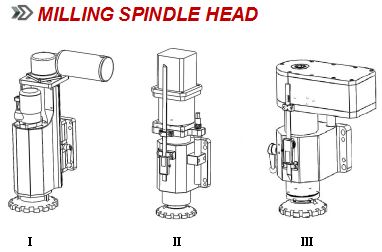

ГОЛОВА / МОНТАЖНИЙ МАГНІТ
● Можна виділити три види фрезерного шпинделя.
● Модель може бути обладнана блоком живлення у вертикальному напрямку та автоматичним подачею.
● ModelⅡ та ModelⅢ, ручне подавання у вертикальному напрямку та оснащені цифровими шкалами.
● Використовується для встановлення фіксованого основного шару (вісь X).
● Швидке приєднання до плоских поверхонь.
ФРЕЗУВАННЯ ШВИДЕЛЬНОГО ПРИВОДУ
1 | Гідравлічний силовий агрегат, 10ХП (7,5 КВт), 38л / хв |
2 | Гідравлічний силовий агрегат, 15ХП (11КВт), 38л / хв |
3 | Гідравлічний силовий агрегат, 20ХП (15КВт), 38л / хв |
4 | Гідравлічний силовий агрегат, 25HP (18.5KW), 60 л / хв |
Примітка: пульт дистанційного керування може отримати деяку віддаль, з високою безпекою. Напруга контрольної дроту становить 24 В, а довжина 5 метрів.
СТАНДАРТНЕ ОБЛАДНАННЯ
ELECTRIC
Основне ліжко (вісь X) | 1 комплект |
Рам (вісь Y) | 1 комплект |
Головка фрезерного шпинделя: Модель Ⅱ | 1 комплект |
Фреза: 200 мм | 1 комплект |
Автоприводний привід: привід електричного живлення | 2 комплект |
Цифрова шкала Z-осі | 1 комплект |
Шпиндельний привід: Сервомотор | 1 комплект |
Електричний блок керування | 1 комплект |
Ручне колесо | 3 шт |
Затискна плита | 2 комплект |
Вручну | 1 комплект |
Пакет інструментів | 1 комплект |
Список упаковки | 1 комплект |
Упаковка | 1 комплект |
ПНЕВМАТИЧНА
Головне ліжко (вісь X): модель А | 1 комплект |
Рам (вісь Y) | 1 комплект |
Головка фрезерного шпинделя: Модель Ⅲ | 1 комплект |
Фреза: 200 мм | 1 комплект |
Автоприводний привід: привід пневматичного подачі | 2 комплект |
Цифрова шкала Z-осі | 1 комплект |
Шпиндельний привід: пневматичний двигун | 1 комплект |
Регулюючий клапан | 3 комплект |
Ручне колесо | 3 шт |
Затискна плита | 2 комплект |
Вручну | 1 комплект |
Пакет інструментів | 1 комплект |
Список упаковки | 1 комплект |
Упаковка | 1 комплект |
ГІДРАВЛІЧНА
Головне ліжко (вісь X): модель А | 1 комплект |
Рам (вісь Y) | 1 комплект |
Головка фрезерного шпинделя: Модель Ⅲ | 1 комплект |
Фреза: 200 мм | 1 комплект |
Автоприводний привід: привід електричного живлення | 2 комплект |
Цифрова шкала Z-осі | 1 комплект |
Шпиндельний привід: гідравлічний силовий агрегат | 1 комплект |
Електричний блок керування | 1 комплект |
Ручне колесо | 3 шт |
Затискна плита | 2 комплект |
Вручну | 1 комплект |
Пакет інструментів | 1 комплект |
Список упаковки | 1 комплект |
Упаковка | 1 комплект |
Велика глобальна команда фахівців з обробки, яка забезпечує швидку, експертну відповідь в будь-який час і в будь-якому місці.
Дробарка LMD2000 Gantry охоплює безліч застосувань: суднобудування та технічне обслуговування, енергетична металургія, нафтохімічна промисловість, гірничодобувна та інша сфера.
